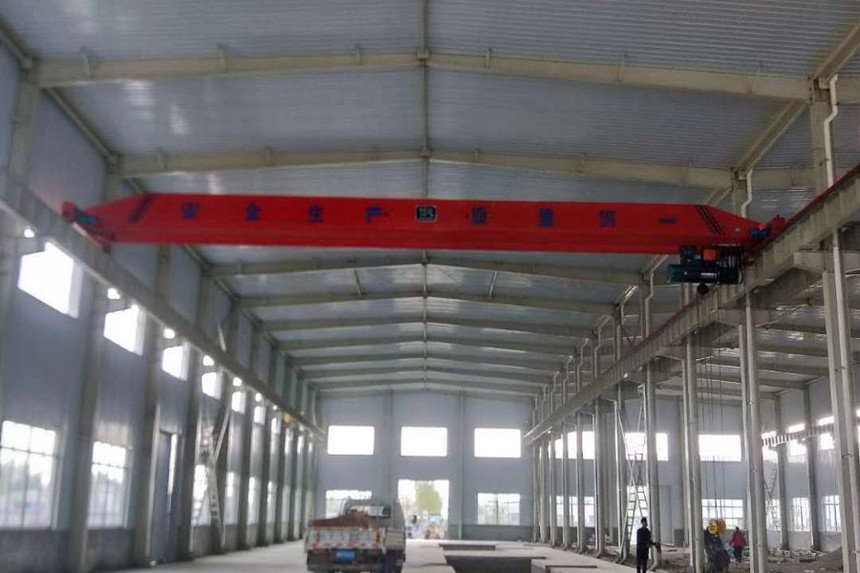

橋式起重機是橫架于車間、倉庫和料場上空進行物料吊運的起重設備。由于它的兩端坐落在高大的水泥柱或者金屬支架上，形狀似橋。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。它是使用范圍廣、數量多的一種起重機械。

橋式起重機一般由橋架(又稱大車)。提升機構、小車、大車移行機構，操縱室，小車導電裝置(輔助滑線)，起重機總電源導電裝置(主滑線)等部分組成。

橋架

橋架是橋式起重機的基本構件，它由主梁、端梁、走臺等部分組成。主梁跨架在跨間上空，有箱形、析架、腹板、圓管等結構形式。主梁兩端連有端梁，在兩主梁外側安有走臺，設有安-全欄桿。在駕駛室一側的走臺上裝有大車移行機構，在另一側走臺上裝有往小車電氣設備供電的裝置，即輔助滑線。在主梁上方鋪有導軌，供小車移動。整個橋式起重機在大車移動機構拖動下，沿車間長度方向的導軌上移動。

大車移行機構

大車移行機構由大車拖動電動機、傳動軸、減速器、車輪及制動器等部件構成，驅動方式有集中驅動與分別驅動兩種。如圖1所示。

小車移行機構

小車安放在橋架導軌上，可順著車間的寬度方向移動。小車主要由鋼板焊接而成，由小車架以及其上的小車移行機構和提升機構等組成。

小車移行機構由小車電動機、制動器、聯軸節、減速器及車輪等組成。小車電動機經減速器驅動小車主動輪，拖動小車沿導軌移動，由于小車主動輪相距較近，故由一臺電動機驅動。

小車移行機構的傳動形式有兩種：一種是減速箱在兩個主動輪中間；另一種是減速箱裝在小車的一側。減速箱裝在兩個主動輪中間，使傳動軸所承受的扭矩比較均勻；減速箱裝在小車的一側，使安裝與維修比較方便。如圖2所示。

提升機構

提升機構由提升電動機、減速器、卷筒、制動器等組成。提升電動機經聯軸器、制動輪與減速器連接，減速器的輸出軸與纏繞鋼絲繩的卷筒相連接，鋼絲繩的另一端裝吊鉤，當卷筒轉動時，吊鉤.隨鋼絲繩在卷筒上的纏繞或放開而上升或下降。對于起重量在15t及以上的起重機，備有兩套提升機構，即主鉤與副鉤。

由此可知，重物在吊鉤上隨著卷筒的旋轉獲得上下運動；隨著小車在車間寬度方向獲得左右運動，并能隨大車在車間長度方向做前后運動。這樣.可實現重物在垂直、橫向、縱向三個方向的運動，把重物移至車間任意位置，完成起重運輸任務。

操縱室

操縱室是操縱起重機的吊艙，又稱駕駛室。操縱室內有大、小車移行機構控制裝置、提升機構控制裝置及起重機的保護裝置等。

操縱室一般固定在主梁的一端，也有少數裝在小車下方隨小車移動的。操縱室的上方開有通向走臺的艙口，供檢修人員檢修大、小車機械與電氣設備時上下。

橋式起重機的運動形式有三種：

(1)橋式起重機由大車電動機驅動沿著工廠車間的兩邊軌道做縱向前后運動。

(2)大車主梁上的小車及提升機構由小車電動機驅動沿著橋架主梁軌道做橫向左右運動。

(3)提升電動機(主鉤、副鉤)驅動重物做垂直升降運動。
